Bộ nhớ lưu dữ liệu trong bộ điều khiển trung tâm của UPS: Ứng dụng và nguyên lý hoạt động

Trong hệ thống UPS, bộ nhớ lưu dữ liệu là nơi giữ lại các thông số cấu hình và lịch sử hoạt động quan trọng. Đây là thành phần giúp hệ thống vận hành ổn định và khôi phục nhanh chóng sau mỗi lần mất điện hoặc sự cố. Cùng Minh Phát Tech tìm hiểu kỹ về bộ phận này.

Khái niệm và phân loại

Khái niệm

Trong hệ thống UPS, bộ nhớ lưu dữ liệu là thành phần lưu trữ không bị mất nội dung khi nguồn điện bị ngắt. Bộ nhớ này giữ lại các thông số cấu hình quan trọng, nhật ký sự cố, cảnh báo, và các dữ liệu hiệu chuẩn. Tất cả đều cần thiết để đảm bảo UPS hoạt động ổn định và có khả năng tự khôi phục sau mỗi lần mất nguồn.

Phân loại bộ nhớ lưu dữ liệu trong UPS

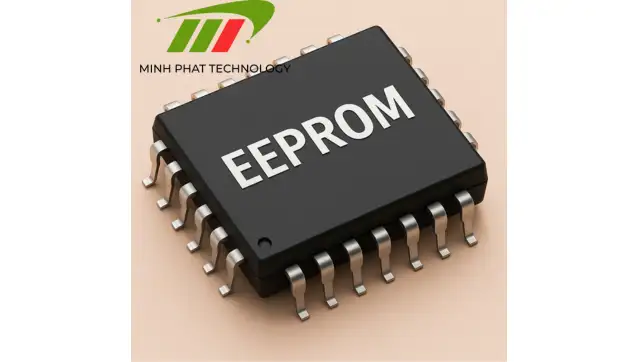

EEPROM (Electrically Erasable Programmable Read-Only Memory)

Là loại bộ nhớ phổ biến nhất được sử dụng để lưu trữ các tham số cấu hình trong UPS.
Có thể ghi/xóa từng byte một cách linh hoạt.
Lưu trữ được dữ liệu trong thời gian dài (10–20 năm).
Thường có dung lượng nhỏ (512 byte – vài KB), phù hợp với yêu cầu cấu hình hệ thống.

Flash Memory

Là bộ nhớ không bay hơi có dung lượng lớn hơn EEPROM. Thường dùng để lưu firmware điều khiển hoặc dữ liệu nhật ký dài hạn.
Có tốc độ ghi/đọc nhanh hơn EEPROM.
Ghi và xóa theo từng khối (block) thay vì từng byte. Do đó ít linh hoạt hơn trong việc chỉnh sửa dữ liệu nhỏ.
Độ bền cao, chịu được nhiều chu kỳ ghi/xóa.

Bộ nhớ tĩnh tích hợp trong vi điều khiển (MCU Internal NVM)

Nhiều dòng vi điều khiển dùng trong UPS có tích hợp sẵn bộ nhớ không bay hơi để lưu trữ dữ liệu cấu hình.
Tích hợp gọn nhẹ, không cần thêm IC rời.
Dung lượng giới hạn (thường < 1KB).
Giảm chi phí và kích thước bo mạch nhưng có thể hạn chế về khả năng mở rộng.

So sánh tính năng các loại bộ nhớ dùng trong UPS

Tiêu chí	EEPROM	Flash Memory	Bộ nhớ tích hợp trong MCU
Khả năng lưu dữ liệu	Rất tốt	Rất tốt	Tốt
Dung lượng	Thấp (≤8KB)	Trung bình – Cao	Rất thấp (<1KB)
Ghi/xóa linh hoạt	Theo byte	Theo khối (block)	Theo byte hoặc khối
Tốc độ truy xuất	Trung bình	Nhanh	Nhanh
Độ bền (chu kỳ ghi/xóa)	~100,000 lần	~1,000,000 lần	Thấp hơn EEPROM
Chi phí	Thấp	Trung bình	Thấp (tích hợp sẵn)
Ứng dụng chính	Cấu hình, nhật ký ngắn	Firmware, nhật ký dài	Cấu hình hệ thống nhỏ

Chức năng chính

Bộ nhớ lưu dữ liệu trong UPS đảm bảo hệ thống hoạt động ổn định, an toàn và khôi phục nhanh sau sự cố. Dưới đây là các chức năng chính:

Lưu cấu hình hệ thống

UPS sử dụng bộ nhớ để lưu các thông số cài đặt như điện áp vào/ra, tần số, chế độ hoạt động (online, bypass, ECO), thời gian chuyển mạch và thời gian dự phòng. Nhờ đó, hệ thống có thể duy trì các thiết lập ngay cả sau khi bị ngắt nguồn.

Lưu dữ liệu lịch sử vận hành

Bộ nhớ ghi lại nhật ký lỗi, cảnh báo, lịch bảo trì, số lần chuyển nguồn và tổng thời gian hoạt động. Những dữ liệu này hỗ trợ kỹ thuật viên trong việc chẩn đoán sự cố, lên lịch bảo trì và đánh giá tình trạng hệ thống.

Giữ dữ liệu khi mất nguồn

Khác với RAM, bộ nhớ lưu dữ liệu có khả năng duy trì thông tin ngay cả khi UPS bị tắt hoàn toàn. Điều này giúp hệ thống khởi động lại đúng cấu hình và không làm gián đoạn.

Hỗ trợ khởi động và chẩn đoán

Khi UPS khởi động lại, vi điều khiển sẽ đọc dữ liệu từ bộ nhớ để nạp lại cấu hình. Ngoài ra, thông tin lịch sử giúp phát hiện lỗi sớm và phân tích nguyên nhân. Góp phần nâng cao độ tin cậy và giảm thiểu thời gian ngừng hoạt động.

Giao tiếp giữa bộ nhớ và vi điều khiển UPS

Trong hệ thống UPS, vi điều khiển (MCU) là trung tâm xử lý và điều khiển toàn bộ hoạt động của thiết bị. Để đọc và ghi dữ liệu vào bộ nhớ lưu dữ liệu, MCU sử dụng các chuẩn giao tiếp phổ biến. Từ đó đảm bảo truy xuất nhanh, chính xác và ổn định.

Các chuẩn giao tiếp phổ biến

I2C (Inter-Integrated Circuit):
Giao tiếp nối tiếp hai dây, thường dùng cho EEPROM dung lượng nhỏ. I2C có tốc độ vừa phải nhưng phù hợp với ứng dụng giao tiếp đơn giản.
SPI (Serial Peripheral Interface):
Giao tiếp bốn dây với tốc độ cao hơn I2C. SPI thường được dùng khi cần truyền dữ liệu nhanh.
UART (Universal Asynchronous Receiver/Transmitter):
Dùng phổ biến cho truyền thông giữa vi điều khiển với máy tính hoặc các thiết bị giám sát. Ít phổ biến hơn trong việc kết nối trực tiếp với bộ nhớ.

Xem thêm:

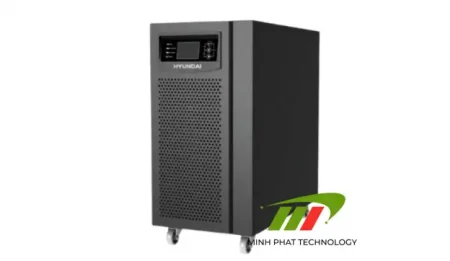

UPS Huyndai có bộ nhớ dữ liệu chất lượng cao

Cách truy xuất và ghi dữ liệu

Vi điều khiển sẽ thực hiện các lệnh ghi hoặc đọc thông qua các địa chỉ cụ thể trong bộ nhớ. Dữ liệu cấu hình thường được ghi định kỳ hoặc khi người dùng thay đổi cài đặt. Dữ liệu lịch sử có thể được ghi tự động theo sự kiện.

Kiểm tra lỗi bằng CRC

Để đảm bảo dữ liệu không bị lỗi khi lưu hoặc đọc, UPS thường áp dụng mã kiểm tra CRC. Trước khi ghi, hệ thống tính toán CRC và lưu kèm theo dữ liệu. Khi đọc lại, CRC sẽ được kiểm tra để xác minh tính toàn vẹn. Từ đó giúp phát hiện lỗi bit hoặc mất dữ liệu.

Đặc điểm kỹ thuật cần lưu ý khi chọn bộ nhớ lưu dữ liệu

Việc lựa chọn bộ nhớ phù hợp đóng vai trò quan trọng trong độ ổn định và độ bền của hệ thống UPS. Dưới đây là những yếu tố kỹ thuật cần cân nhắc khi thiết kế hoặc thay thế bộ nhớ lưu dữ liệu:

Dung lượng bộ nhớ

Tùy theo yêu cầu lưu trữ cấu hình và lịch sử vận hành, bộ nhớ thường có dung lượng từ 512 byte đến vài kilobyte. UPS phổ thông chỉ cần dung lượng nhỏ để lưu tham số và nhật ký. Nhưng các hệ thống cao cấp có thể cần nhiều hơn nếu tích hợp khả năng ghi log mở rộng.

Tốc độ ghi/đọc

Tốc độ truy xuất cần đủ nhanh để không làm gián đoạn hoạt động của vi điều khiển, đặc biệt trong các tình huống ghi lỗi hoặc cấu hình trong thời gian thực. Giao tiếp SPI thường có tốc độ cao hơn I2C, phù hợp với bộ nhớ flash dung lượng lớn.

Số chu kỳ ghi/xóa

Đây là yếu tố thể hiện độ bền của bộ nhớ. EEPROM thông thường cho phép 100.000 đến 1.000.000 chu kỳ ghi/xóa. Đủ dùng nếu phần mềm điều khiển được thiết kế hợp lý.
