Cấu trúc mô-đun UPS: Giải pháp linh hoạt cho nhu cầu điện năng thay đổi
Trong thời đại công nghệ hiện đại, hệ thống UPS mô-đun nổi bật với cấu trúc linh hoạt. Cho phép dễ dàng nâng cấp công suất bằng cách thêm hoặc tháo bỏ mô-đun. Đặc biệt hữu ích cho trung tâm dữ liệu và bệnh viện, giải pháp này đáp ứng nhu cầu thay đổi. Hãy cùng Minh Phát Tech khám phá vai trò và lợi ích của cấu trúc này.
Khái niệm và đặc điểm
Cấu trúc mô-đun trong UPS cho phép chia hệ thống thành nhiều mô-đun độc lập. Mỗi mô-đun thường gồm bộ chỉnh lưu, bộ nghịch lưu và bộ sạc. Chúng có thể hoạt động song song để cung cấp nguồn điện liên tục cho tải.

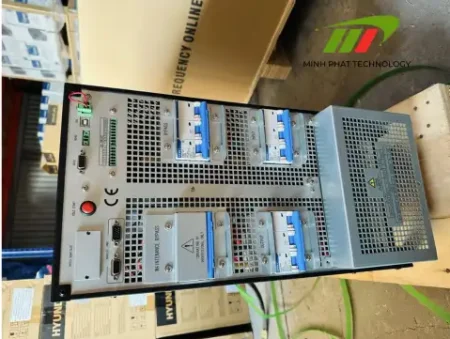

UPS mô-đun thường có khung chính (frame) chứa nhiều khe cắm mô-đun. Khi cần công suất cao hơn, người dùng chỉ cần cắm thêm mô-đun mà không cần thay toàn bộ hệ thống. Mỗi mô-đun có thể tháo lắp khi đang hoạt động (hot-swappable), giúp bảo trì dễ dàng.
Đặc điểm nổi bật của thiết kế này là khả năng mở rộng linh hoạt. Do hoạt động song song, hệ thống có thể phân phối tải đều và dự phòng N+1. Khi một mô-đun gặp sự cố, hệ thống vẫn duy trì hoạt động mà không gián đoạn.
Ngoài ra, mô-đun hỏng có thể thay thế riêng lẻ, giảm chi phí sửa chữa và thời gian dừng máy. Nhờ vậy, UPS mô-đun phù hợp với môi trường yêu cầu độ sẵn sàng cao. Như trung tâm dữ liệu, bệnh viện, viễn thông.
Xem thêm:
Tổng hợp sản phẩm Bộ lưu điện Mô-đun – Modular UPS
Bộ Lưu Điện ECOs 3 pha Online 20kVA EC20K2S

Lợi ích của cấu trúc mô-đun trong UPS
Cấu trúc mô-đun mang lại tính linh hoạt cao trong thiết kế hệ thống nguồn. Người dùng có thể điều chỉnh công suất theo nhu cầu thực tế bằng cách thêm hoặc bớt mô-đun. Điều này giúp tối ưu đầu tư ban đầu, tránh lãng phí tài nguyên.
Việc nâng cấp trở nên đơn giản. Khi nhu cầu tăng, chỉ cần bổ sung mô-đun thay vì thay thế toàn bộ UPS. Quá trình này có thể thực hiện mà không cần dừng hệ thống.
Khả năng thay thế mô-đun khi đang hoạt động giúp giảm đáng kể thời gian chết. Ngoài ra, bảo trì định kỳ dễ dàng hơn và chi phí sửa chữa cũng thấp hơn trong dài hạn.
Nhờ các lợi ích trên, UPS mô-đun được ứng dụng rộng rãi trong trung tâm dữ liệu, bệnh viện, nhà máy và các hệ thống yêu cầu nguồn điện ổn định, liên tục.
Các thành phần và cách tích hợp mô-đun trong UPS

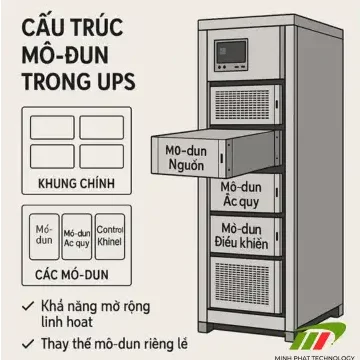

Một hệ thống UPS mô-đun thường bao gồm ba loại mô-đun chính: Mô-đun nguồn (power module), mô-đun ắc quy (battery module) và mô-đun điều khiển (control module). Mỗi mô-đun đảm nhiệm chức năng riêng. Chúng có thể hoạt động độc lập hoặc phối hợp với các mô-đun khác.
Quá trình tích hợp bắt đầu từ khung hệ thống có sẵn các khe cắm. Kỹ thuật viên sẽ lắp từng mô-đun vào đúng vị trí, kết nối điện và tín hiệu điều khiển. Sau khi nhận diện, hệ thống sẽ đồng bộ các mô-đun để làm việc song song.
Khi thiết kế hoặc nâng cấp UPS mô-đun, cần xem xét ba yếu tố chính:
- Tính tương thích giữa các mô-đun và hệ thống chính.
- Công suất tổng của từng mô-đun để đảm bảo đáp ứng tải.
- Không gian vật lý trong khung để dự phòng cho việc mở rộng sau này.
Việc tích hợp đúng kỹ thuật sẽ giúp hệ thống vận hành ổn định, hiệu quả và dễ bảo trì.

Thách thức và giải pháp khi triển khai UPS mô-đun
Dù mang lại nhiều lợi ích, UPS mô-đun vẫn tồn tại một số thách thức khi triển khai. Chi phí đầu tư ban đầu cao hơn so với UPS truyền thống. Do cấu trúc phức tạp và yêu cầu linh kiện chất lượng cao. Thứ hai là quản lý vận hành đòi hỏi kiến thức chuyên môn. Đặc biệt khi hệ thống có nhiều mô-đun hoạt động song song.
Để vượt qua các thách thức này, cần áp dụng một số giải pháp như:
- Tối ưu hóa thiết kế: Lựa chọn mô-đun theo đúng nhu cầu hiện tại, có khả năng mở rộng sau này.
- Đào tạo nhân viên kỹ thuật: Đảm bảo đội ngũ có đủ kiến thức để lắp đặt, giám sát và bảo trì hệ thống.
- Ứng dụng công nghệ quản lý thông minh: Sử dụng phần mềm giám sát tập trung giúp theo dõi trạng thái từng mô-đun. Từ đó cảnh báo lỗi sớm và điều phối tải hiệu quả.
Nhờ những giải pháp này, doanh nghiệp có thể tận dụng tối đa lợi ích của cấu trúc mô-đun mà vẫn kiểm soát tốt chi phí và vận hành.
Xu hướng công nghệ trong cấu trúc mô-đun UPS
Cấu trúc mô-đun trong UPS đang phát triển mạnh nhờ sự kết hợp với các công nghệ mới. Một trong những xu hướng nổi bật là mô-đun thông minh tích hợp IoT. Các cảm biến và kết nối mạng giúp mô-đun gửi dữ liệu theo thời gian thực. Từ đó hỗ trợ giám sát từ xa và cảnh báo sớm sự cố.
Bên cạnh đó, trí tuệ nhân tạo (AI) ngày càng được ứng dụng để phân tích dữ liệu vận hành. Từ đó tối ưu hiệu suất và dự đoán thời điểm bảo trì trước khi sự cố xảy ra. Điều này giúp giảm thời gian chết và chi phí không mong muốn.
Ngoài ra, nhiều hệ thống UPS mô-đun đang hướng đến kết hợp năng lượng tái tạo. Như năng lượng mặt trời hoặc gió. Mô-đun inverter có thể tích hợp đầu vào từ nguồn tái tạo. Giúp tiết kiệm điện lưới và giảm phát thải.
Các xu hướng này không chỉ nâng cao hiệu quả hệ thống mà còn phù hợp với định hướng phát triển xanh và bền vững trong tương lai.

So sánh UPS mô-đun và UPS truyền thống
UPS mô-đun có chi phí đầu tư ban đầu thường cao hơn UPS truyền thống. Do thiết kế phức tạp và linh kiện riêng lẻ. Tuy nhiên, về dài hạn, mô-đun lại mang lại lợi thế về chi phí vận hành và bảo trì.
UPS mô-đun cho phép mở rộng linh hoạt theo nhu cầu, tránh đầu tư dư công suất. Tính năng hot-swap giúp thay thế mô-đun mà không cần ngắt điện. Giảm thiểu thời gian chết và tổn thất sản xuất. Ngoài ra, nhiều hệ thống mô-đun tích hợp công nghệ tiết kiệm năng lượng và tự động tối ưu tải. Điều này giúp giảm hóa đơn điện hàng tháng.
Trong khi đó, UPS truyền thống thường yêu cầu thay thế toàn hệ thống nếu cần nâng cấp. Gây lãng phí và gián đoạn hoạt động.
Ví dụ tại một trung tâm dữ liệu lớn ở Singapore. Việc chuyển từ UPS truyền thống sang mô-đun giúp giảm 30% chi phí vận hành sau 3 năm. Nhờ tiết kiệm năng lượng và rút ngắn thời gian bảo trì. Một nhà máy sản xuất linh kiện điện tử tại Việt Nam cũng ghi nhận giảm 25% thời gian dừng máy sau khi triển khai UPS mô-đun.
Tổng thể, UPS mô-đun tuy tốn kém ban đầu nhưng mang lại hiệu quả kinh tế vượt trội trong các môi trường yêu cầu hiệu suất và tính liên tục cao.
Tác động của cấu trúc mô-đun đến môi trường
UPS mô-đun không chỉ hiệu quả về mặt kỹ thuật mà còn thân thiện hơn với môi trường. Nhờ thiết kế tối ưu và khả năng vận hành theo tải thực tế. Hệ thống mô-đun giảm tiêu thụ năng lượng đáng kể, qua đó giảm phát thải CO₂ và chi phí vận hành.
Một lợi thế khác là khả năng tái chế mô-đun riêng lẻ.ô Khi một m-đun hỏng, chỉ phần đó cần thay thế, không phải toàn bộ thiết bị. Điều này giúp giảm lượng rác thải điện tử và kéo dài vòng đời hệ thống.
Ngoài ra, mô-đun hiện đại thường được thiết kế theo chuẩn RoHS. Từ đó giúp hạn chế sử dụng vật liệu độc hại.
Trong bối cảnh doanh nghiệp ngày càng chú trọng đến chiến lược phát triển bền vững, UPS mô-đun trở thành lựa chọn phù hợp. Nó không chỉ giúp vận hành ổn định mà còn góp phần thực hiện cam kết xanh. Giảm phát thải, tiết kiệm tài nguyên và bảo vệ môi trường dài hạn.
Hướng dẫn triển khai cấu trúc mô-đun trong thực tế
Để triển khai UPS mô-đun hiệu quả, cần tuân theo một quy trình có hệ thống. Bước đầu tiên là lập kế hoạch và đánh giá nhu cầu điện năng. Doanh nghiệp cần xác định tải quan trọng, công suất tối đa và dự phòng cần thiết (N+1 hoặc cao hơn).
Tiếp theo là lựa chọn nhà cung cấp uy tín với sản phẩm đạt chuẩn kỹ thuật. Có khả năng mở rộng và hỗ trợ kỹ thuật lâu dài. Mô-đun cần đảm bảo tương thích về điện áp, kích thước, kết nối và phần mềm giám sát.
Khi lắp đặt, phải tiến hành thử nghiệm toàn hệ thống. Bao gồm kiểm tra công suất thực tế, khả năng chuyển đổi, chế độ dự phòng và kết nối điều khiển. Sau khi đưa vào vận hành, cần xây dựng lịch bảo trì định kỳ. Như vệ sinh mô-đun, kiểm tra ắc quy, cập nhật phần mềm quản lý.
Việc triển khai đúng kỹ thuật giúp đảm bảo hệ thống hoạt động ổn định, tiết kiệm năng lượng và sẵn sàng ứng phó với sự cố. Đặc biệt trong môi trường yêu cầu nguồn điện liên tục như nhà máy hoặc bệnh viện.
