Công nghệ PFC (Power Factor Correction) – Tối ưu công suất đầu vào UPS

Công nghệ PFC (Power Factor Correction) đóng vai trò quan trọng trong việc nâng cao hiệu suất sử dụng điện của UPS. Nhờ khả năng tối ưu hệ số công suất, PFC giúp giảm hao phí năng lượng và cải thiện độ ổn định của hệ thống. Minh Phát Tech sẽ làm rõ nguyên lý và lợi ích nổi bật của công nghệ này.

Giới thiệu chung

Power Factor Correction (PFC), hay còn gọi là hiệu chỉnh hệ số công suất. Là công nghệ được tích hợp trong bộ nguồn. Nhằm cải thiện hiệu suất sử dụng điện bằng cách giảm sự lệch pha giữa dòng điện và điện áp. Mục tiêu của PFC là đưa hệ số công suất (power factor) càng gần 1 càng tốt. Từ đó giúp hệ thống hoạt động hiệu quả hơn.

Trong hệ thống UPS, hệ số công suất đóng vai trò quan trọng vì nó ảnh hưởng trực tiếp đến lượng điện năng tiêu thụ thực tế và mức độ ổn định của toàn bộ hệ thống. Hệ số công suất thấp đồng nghĩa với việc có nhiều công suất phản kháng. Gây thất thoát năng lượng, sinh nhiệt và giảm hiệu suất chung.

PFC được ứng dụng để giảm tổn hao điện năng, tối ưu dòng điện đầu vào. Giúp kéo dài tuổi thọ thiết bị và đảm bảo UPS vận hành ổn định. Đây là một bước tiến công nghệ quan trọng trong việc hướng đến các giải pháp năng lượng hiệu quả và thân thiện với môi trường.

Phân loại công nghệ PFC

PFC thụ động (Passive PFC)

Nguyên lý hoạt động:

PFC thụ động sử dụng các linh kiện thụ động như cuộn cảm, tụ điện và mạch lọc để điều chỉnh dòng điện đầu vào. Giảm độ méo dòng và cải thiện hệ số công suất. Cấu trúc đơn giản, thường được đặt ở đầu vào của bộ nguồn.

Ưu điểm – Nhược điểm:

Ưu điểm:

Chi phí thấp, thiết kế đơn giản

Bền và ít hỏng hóc do không có linh kiện bán dẫn phức tạp

Nhược điểm:

Hiệu suất cải thiện hệ số công suất không cao (thường chỉ đạt 0.7–0.8)

Cồng kềnh và không hiệu quả ở dải công suất lớn hoặc tải biến đổi

Ứng dụng thực tế:

PFC thụ động thường được sử dụng trong các thiết bị có công suất nhỏ, tải ổn định. Hoặc các hệ thống UPS dân dụng, nơi yêu cầu về hiệu suất chưa quá nghiêm ngặt.

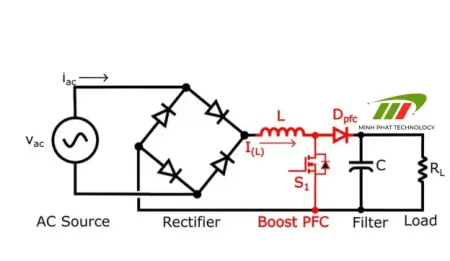

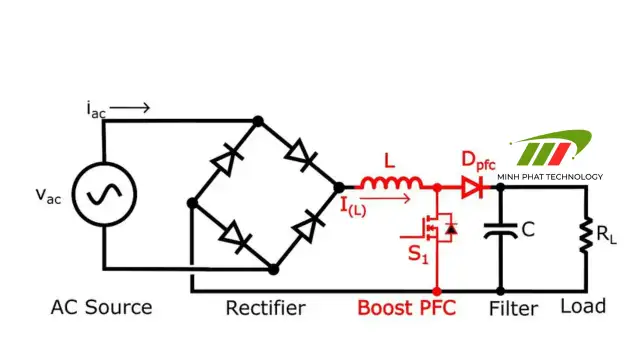

PFC chủ động (Active PFC)

Cách thức hoạt động:

PFC chủ động sử dụng mạch điện tử tích cực. Bao gồm transistor công suất, vi điều khiển và cảm biến để điều chỉnh hình dạng dòng điện đầu vào, đồng bộ với điện áp. Nhờ đó, hệ số công suất có thể được nâng lên gần 1.0.

Ưu điểm vượt trội so với PFC thụ động:

Hiệu chỉnh hệ số công suất tốt hơn, thường đạt >0.95
Dải điện áp hoạt động rộng, ổn định với nhiều loại tải
Giảm đáng kể tổn hao năng lượng, giảm sinh nhiệt
Kích thước nhỏ gọn hơn so với hệ thống PFC thụ động

Ứng dụng trong các dòng UPS cao cấp:

PFC chủ động thường được tích hợp trong các dòng UPS online công suất lớn, UPS cho trung tâm dữ liệu, hoặc các hệ thống công nghiệp đòi hỏi hiệu suất cao. Giúp tối ưu hiệu năng và giảm chi phí vận hành trong dài hạn.

Xem thêm:

Tất tần tật về công nghệ ECO Mode của UPS

Bộ lưu điện UPS Online 160kVA Hyundai HD-160KH3

Lợi ích của PFC trong hệ thống UPS

Công nghệ PFC mang lại nhiều lợi ích thiết thực khi được tích hợp vào hệ thống UPS. Đặc biệt trong các môi trường cần đảm bảo nguồn điện ổn định và tiết kiệm năng lượng.

Tối ưu hóa dòng điện đầu vào:

PFC giúp điều chỉnh dòng điện đầu vào gần giống với dạng sóng lý tưởng. Giảm méo hài và cải thiện hệ số công suất. Nhờ đó, UPS hoạt động ổn định hơn và tránh tình trạng quá tải không cần thiết.

Giảm tải cho lưới điện và thiết bị hạ nguồn:

Khi hệ số công suất được cải thiện, lượng công suất phản kháng mà hệ thống phải “gánh” sẽ giảm đi. Từ đó giảm áp lực lên lưới điện, máy biến áp và cáp điện. Điều này kéo dài tuổi thọ thiết bị và giảm nguy cơ quá nhiệt hoặc sụt áp.

Tăng độ bền và hiệu quả vận hành UPS:

Dòng điện ổn định hơn giúp giảm hao mòn linh kiện bên trong UPS. Nâng cao độ tin cậy và giảm chi phí bảo trì. UPS có thể vận hành gần mức công suất danh định mà không bị tổn thất lớn.

Đáp ứng tiêu chuẩn quốc tế về hiệu suất năng lượng:

Nhiều tiêu chuẩn quốc tế như IEC 61000-3-2, Energy Star. Hay các quy định về hiệu suất năng lượng đều yêu cầu hệ số công suất cao. PFC giúp UPS đạt được các tiêu chí này, nâng cao tính cạnh tranh trên thị trường. Phù hợp với các dự án yêu cầu khắt khe về tiết kiệm điện.

So sánh UPS có và không có PFC

Việc tích hợp công nghệ PFC trong UPS tạo ra sự khác biệt rõ rệt về hiệu suất vận hành. Ảnh hưởng tới hệ thống điện và chi phí dài hạn.

Mức tiêu thụ điện năng:

UPS có PFC hoạt động với hệ số công suất gần 1.0. Nghĩa là gần như toàn bộ công suất điện tiêu thụ được chuyển hóa thành công suất hữu ích. Trong khi đó, UPS không có PFC thường có hệ số công suất thấp (0.6–0.8). Dẫn đến lãng phí điện năng và sinh nhiệt nhiều hơn. Kết quả là chi phí tiền điện hàng tháng cao hơn đáng kể.

Ảnh hưởng tới hệ thống điện tổng thể:

UPS không có PFC tạo ra dòng điện méo. Gây nhiễu hài và làm tăng công suất phản kháng trong mạng điện.

Điều này có thể dẫn đến quá tải đường dây. Ảnh hưởng tới các thiết bị khác và làm giảm chất lượng điện tổng thể. Ngược lại, UPS có PFC tạo dòng điện “sạch” hơn, ổn định hơn. Giúp giảm áp lực cho toàn bộ hệ thống điện hạ tầng.

Sự khác biệt về chi phí vận hành và bảo trì:

UPS có PFC tiêu thụ điện hiệu quả hơn và sinh ít nhiệt hơn. Dẫn đến giảm chi phí làm mát, kéo dài tuổi thọ linh kiện và giảm tần suất bảo trì.

UPS không có PFC thường phải bảo trì thường xuyên hơn do ảnh hưởng từ dòng điện méo và nhiệt năng dư thừa. Về lâu dài, hệ thống có PFC giúp tiết kiệm đáng kể chi phí vận hành.

Các tiêu chuẩn kỹ thuật liên quan đến PFC

Các tiêu chuẩn quốc tế phổ biến

IEC 61000-3-2:

Đây là tiêu chuẩn của Ủy ban Kỹ thuật Điện Quốc tế (IEC). Áp dụng cho các thiết bị điện và điện tử có công suất đầu vào ≤ 16A/pha. IEC 61000-3-2 quy định giới hạn hài dòng điện đầu vào và yêu cầu hệ số công suất cao. UPS có PFC chủ động thường được thiết kế để đáp ứng tiêu chuẩn này.

IEEE 519:

Đây là tiêu chuẩn của Viện Kỹ sư Điện và Điện tử Hoa Kỳ (IEEE). Tập trung vào giới hạn hài tổng (THD) và hệ số công suất trong hệ thống phân phối điện. IEEE 519 thường áp dụng cho các hệ thống lớn như nhà máy. UPS không có PFC hoặc có PFC kém có thể khiến hệ thống vi phạm giới hạn THD theo chuẩn này.

Energy Star:

Đây là chứng nhận tiết kiệm năng lượng của Mỹ. Để đạt được chứng nhận này, các thiết bị điện, bao gồm UPS, phải có hệ số công suất cao, hiệu suất chuyển đổi điện tốt và mức tiêu hao điện ở chế độ chờ thấp. PFC là yếu tố quan trọng giúp UPS đạt chuẩn Energy Star.

Mức yêu cầu hệ số công suất tối thiểu

Đối với thiết bị công nghiệp và trung tâm dữ liệu:

Hệ số công suất yêu cầu thường ≥ 0.9, đặc biệt ở tải đầy. Với các hệ thống có nhiều UPS, mức này càng cần đảm bảo.

Đối với thiết bị văn phòng, dân dụng:

Tiêu chuẩn thấp hơn, nhưng vẫn cần hệ số công suất ≥ 0.8 theo nhiều quy định khu vực.

Tác động khi không tuân thủ tiêu chuẩn

Từ chối kết nối vào lưới điện:

Nhiều nhà cung cấp điện yêu cầu hệ thống khách hàng tuân thủ giới hạn hài và hệ số công suất. Nếu vi phạm, họ có quyền từ chối cấp điện hoặc yêu cầu cải tạo hệ thống.

Phạt tiền hoặc phụ phí:

Một số quốc gia đánh thuế hoặc phụ phí với khách hàng công nghiệp có hệ số công suất thấp (PF < 0.85). Vì điều này làm tăng tổn thất trên lưới và ảnh hưởng đến ổn định điện năng khu vực.
