Thiết kế vật lý của UPS: Bảo vệ và tối ưu hóa không gian

Thiết kế vật lý của UPS đóng vai trò quan trọng trong việc đảm bảo khả năng bảo vệ thiết bị và sắp xếp hợp lý trong không gian sử dụng. Từ kích thước, hình dạng đến cách bố trí linh kiện bên trong. Tất cả đều ảnh hưởng đến hiệu suất và tính linh hoạt khi lắp đặt. Hãy cùng Minh Phát Tech tìm hiểu trong bài viết dưới đây nhé.

Tầm quan trọng của thiết kế vật lý UPS

Với bộ lưu điện UPS, thiết kế vật lý có vai trò lớn. Nó đảm bảo hiệu suất hoạt động, độ an toàn và tuổi thọ hệ thống. Thiết kế phản ánh cách bố trí thông minh giữa các linh kiện, hệ thống tản nhiệt, đường dây điện và giao diện vận hành.

Đối với UPS – việc sắp xếp khoa học và hợp lý giúp hạn chế rủi ro hư hỏng. Giảm thiểu ảnh hưởng nhiệt và tạo điều kiện thuận lợi cho việc kiểm tra, bảo trì.

Bên cạnh yếu tố kỹ thuật, thiết kế vật lý còn phải phù hợp với không gian lắp đặt. Một UPS có hình dáng phù hợp như dạng đứng (tower) hoặc dạng tủ (rackmount). Sẽ giúp người dùng tối ưu diện tích sử dụng.

Đặc biệt trong môi trường hạn chế như tủ mạng, phòng kỹ thuật, hoặc trung tâm dữ liệu. Như vậy, thiết kế vật lý không chỉ là nền tảng bảo vệ bên trong. Nó còn là yếu tố quyết định đến tính thực tiễn trong triển khai hệ thống.

Xem thêm:

Bộ lọc nhiễu EMI/RFI: Bảo vệ thiết bị khỏi nhiễu điện từ

Bộ Lưu Điện ECOs 3 pha Online 20kVA EC20K2

Các yếu tố chính trong thiết kế vật lý của UPS

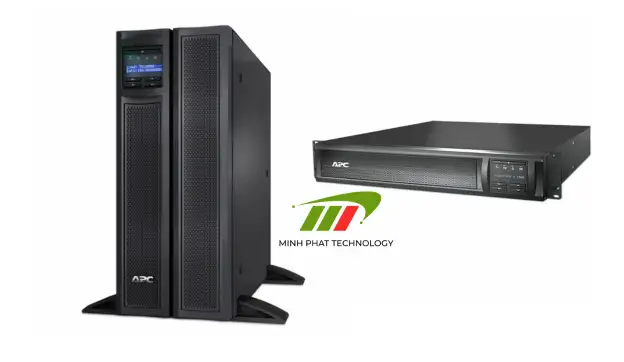

Kích thước và hình dáng

1. UPS dạng tower (đứng)

UPS dạng đứng có hình khối thẳng đứng, thường được đặt độc lập trên sàn nhà. Các linh kiện như biến áp, ắc quy, bo mạch điều khiển được bố trí theo chiều dọc.

Ưu điểm:

• Triển khai linh hoạt: Không cần giá đỡ, phù hợp với văn phòng nhỏ, quầy kỹ thuật
• Bảo trì dễ dàng: Mặt trước thường có màn hình LCD, đèn báo, và khay ắc quy có thể tháo rời.
• Không cần hạ tầng tủ rack: Giảm chi phí ban đầu nếu người dùng chưa có hệ thống tủ mạng.

Nhược điểm:

• Chiếm diện tích sàn: Khi cần nhiều UPS, sẽ chiếm không gian ngang đáng kể.
• Khó tích hợp với hệ thống IT chuyên nghiệp: Ít phù hợp với trung tâm dữ liệu chuẩn hóa.

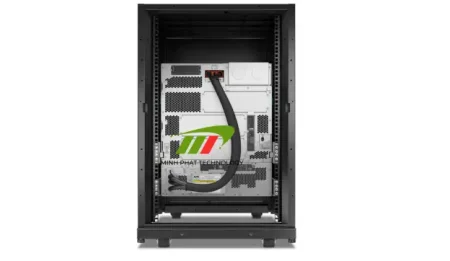

2. UPS dạng rackmount (gắn tủ)

Đây là loại UPS có chiều cao tiêu chuẩn, được thiết kế để lắp đặt vào tủ rack 19 inch chuyên dụng. Toàn bộ linh kiện được bố trí nằm ngang, phân bố nhiệt theo chiều sâu.

Ưu điểm:

• Tiết kiệm không gian: Phù hợp với các trung tâm dữ liệu, phòng máy chủ, nơi mọi thiết bị đều được lắp vào tủ.
• Dễ quản lý tập trung: UPS nằm cùng tủ với switch, server, giúp hệ thống gọn gàng, chuyên nghiệp.
• Có thể mở rộng song song: Nhiều model rackmount hỗ trợ nối song song để tăng công suất hoặc dự phòng N+1.

Nhược điểm:

• Yêu cầu tủ rack chuẩn: Chi phí đầu tư ban đầu cao hơn do cần hệ thống tủ, phụ kiện lắp đặt.
• Bảo trì khó hơn một chút: Việc tháo rời khay ắc quy hoặc tiếp cận mặt sau đòi hỏi tháo thiết bị khỏi tủ.

Cách bố trí linh kiện bên trong UPS

Bố trí linh kiện bên trong UPS ảnh hưởng đến khả năng vận hành và hiệu quả tản nhiệt .

Các thành phần tỏa nhiệt mạnh đặt tách biệt với các mạch điều khiển và pin để tránh truyền nhiệt trực tiếp. Việc phân vùng nhiệt rõ ràng giúp linh kiện nhạy cảm không bị quá nhiệt. Từ đó kéo dài tuổi thọ và giảm nguy cơ hỏng hóc.

Hệ thống luồng gió làm mát được thiết kế có tính toán. Thường từ trước ra sau hoặc từ dưới lên trên, kết hợp quạt gió và khe tản nhiệt đặt đúng vị trí. Nhờ đó, khí nóng được đẩy ra ngoài nhanh chóng, tránh hiện tượng tích nhiệt cục bộ.

Ngoài ra, pin và bo mạch được bố trí sao cho dễ tháo rời. Thường ở mặt trước hoặc bên hông, giúp kỹ thuật viên kiểm tra và thay thế nhanh chóng mà không cần tháo toàn bộ thiết bị. Các kết nối nội bộ cũng được đánh dấu rõ rang. Từ đó đảm bảo việc bảo trì an toàn và hiệu quả.

Tối ưu hóa cách bố trí linh kiện là yếu tố cốt lõi giúp UPS hoạt động ổn định lâu dài trong điều kiện làm việc liên tục.

Vật liệu và kết cấu vỏ ngoài của UPS

Vỏ ngoài của UPS là lớp bảo vệ, ảnh hưởng hiệu quả tản nhiệt, chống nhiễu và độ bền tổng thể của thiết bị.

Hầu hết các dòng UPS hiện đại sử dụng vỏ kim loại sơn tĩnh điện. Giúp chống va đập cơ học và bảo vệ linh kiện khỏi tác động vật lý bên ngoài. Ngoài ra, lớp vỏ này còn có khả năng chống nhiễu điện từ (EMI). Đây là yếu tố rất quan trọng trong môi trường có nhiều thiết bị điện tử. Như phòng server, giúp tín hiệu điều khiển không bị sai lệch hay nhiễu loạn.

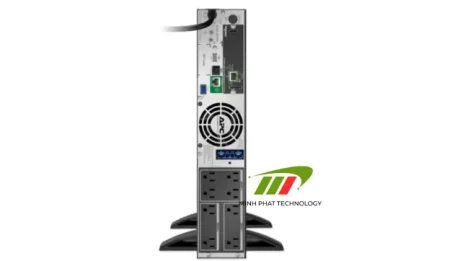

Kết cấu vỏ ngoài còn được thiết kế để tản nhiệt thụ động hiệu quả. Các khe thông gió hoặc lỗ lưới làm mát thường được bố trí ở bên hông, phía trước hoặc phía sau, kết hợp với luồng gió của quạt giúp khí nóng thoát ra dễ dàng.

Bên cạnh yếu tố kỹ thuật, tính thẩm mỹ cũng được chú trọng. Nhất là ở các môi trường như văn phòng, trung tâm dữ liệu hoặc phòng điều hành. Vỏ ngoài thường được thiết kế gọn gàng, hiện đại với màu sắc trung tính. Có đường nét tối giản, phù hợp để đặt ở nơi dễ quan sát.

Thiết kế vật lý giúp bảo vệ thiết bị như thế nào

• Hạn chế bụi, nước, côn trùng xâm nhập

Vỏ UPS được thiết kế kín với các khe thông gió có lưới lọc. Nhờ đó, linh kiện bên trong như bo mạch và tụ điện ít bị ảnh hưởng bởi bụi bẩn, hơi ẩm và côn trùng

• Ngăn ngừa quá nhiệt nhờ luồng khí lưu thông hợp lý

Hệ thống tản nhiệt được thiết kế theo luồng khí đối lưu. Kết hợp cùng quạt gió giúp đẩy hơi nóng ra khỏi các khu vực tỏa nhiệt cao. Điều này giữ cho nhiệt độ bên trong luôn ổn định. Từ đó tránh hiện tượng quá nhiệt gây hư hỏng linh kiện.

• Giảm nguy cơ đoản mạch do dây dẫn bị lỏng hoặc va đập

Dây nguồn, dây tín hiệu và khay pin thường được cố định bằng ngàm, giá đỡ hoặc khóa giữ chuyên dụng. Điều này ngăn chặn sự lỏng lẻo hoặc rung động trong quá trình vận hành. Từ đó hạn chế nguy cơ tia lửa điện hoặc đoản mạch do tiếp xúc không chắc chắn.

Kết luận

Thiết kế vật lý của UPS là yếu tố thẩm mỹ và ảnh hưởng trực tiếp đến hiệu quả vận hành. Từ kiểu dáng tới cách bố trí linh kiện bên trong – tất cả đều góp phần tạo nên một hệ thống bộ lưu điện an toàn.

Việc lựa chọn UPS có thiết kế vật lý phù hợp sẽ giúp bạn tiết kiệm không gian và dễ dàng bảo trì. Nếu bạn cần tư vấn hoặc chọn mua UPS chính hãng, hãy liên hệ Minh Phát Tech – đơn vị phân phối uy tín, cung cấp đa dạng giải pháp UPS chất lượng cao cho mọi nhu cầu.
