Làm chủ thiết bị UPS nhờ giao diện người dùng trực quan

Giao diện người dùng là thành phần không thể thiếu trong mọi hệ thống bộ lưu điện (UPS). Đây là cầu nối trực quan giúp người vận hành giám sát trạng thái. Giúp điều khiển thiết bị và phản ứng kịp thời với các sự cố. Một giao diện rõ ràng, thân thiện sẽ góp phần nâng cao hiệu quả sử dụng và độ an toàn cho toàn hệ thống. Hãy cùng Minh Phát Tech tìm hiểu kỹ về bộ phận này.

Tầm quan trọng của giao diện người dùng trong UPS

Giao diện người dùng (User Interface) là bộ phận đầu tiên mà người vận hành tương tác khi sử dụng bộ lưu điện (UPS). Nó đóng vai trò trung tâm trong việc giám sát, điều khiển. Nó phản ứng với các tình huống xảy ra trong quá trình hoạt động của thiết bị.

Thông qua giao diện, người dùng có thể theo dõi liên tục các thông số vận hành quan trọng. Như điện áp vào/ra, tần số, mức tải, tình trạng ắc quy và thời gian lưu điện còn lại. Điều này giúp phòng tránh rủi ro nhờ khả năng cảnh báo sớm khi UPS gặp sự cố. Như quá tải, pin yếu, hoặc mất điện đầu vào.

Ngoài việc giám sát, giao diện còn cho phép thực hiện các thao tác điều khiển cơ bản. Như bật/tắt UPS, chuyển đổi chế độ hoạt động.Giúp kiểm tra lỗi hoặc reset thiết bị – mà không cần truy cập vào bên trong hệ thống.

Với những chức năng trên, giao diện người dùng góp phần nâng cao độ an toàn. Chúng có khả năng phản ứng nhanh và tính liên tục trong vận hành. Đặc biệt quan trọng trong các hệ thống điện phục vụ thiết bị y tế, công nghiệp hoặc trung tâm dữ liệu.

Các thành phần cơ bản

Màn hình hiển thị (LCD hoặc LED)

Màn hình là thành phần trung tâm trong giao diện người dùng của bộ lưu điện UPS. Giúp người vận hành giám sát nhanh chóng tình trạng thiết bị. Tùy theo dòng sản phẩm, màn hình có thể là LCD hoặc LED, với mức độ hiển thị thông tin khác nhau.

Ở các dòng cơ bản, màn hình LCD đơn sắc hoặc LED dạng điểm được sử dụng để hiển thị các thông số thiết yếu như:

• Điện áp đầu vào/đầu ra
• Tần số dòng điện
• Mức công suất tải
• Trạng thái ắc quy (đang sạc, yếu, đầy…)
• Thời gian lưu điện còn lại

LCD có đèn nền thường được dùng trong môi trường ánh sáng kém giúp đọc thông tin rõ ràng hơn. Các dòng UPS cao cấp hơn có thể được trang bị màn hình LCD màu hoặc màn hình cảm ứng. Hiển thị dạng đồ họa trực quan và cho phép thao tác trực tiếp trên màn hình để kiểm tra lỗi, cấu hình hoặc xem nhật ký hoạt động.

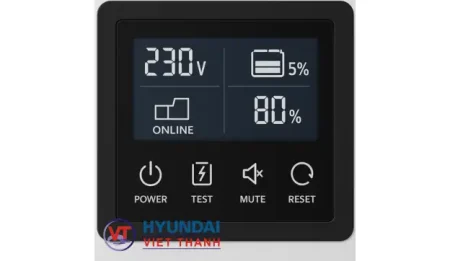

Nút điều khiển

Nút điều khiển là phương tiện tương tác chính giữa người dùng và hệ thống UPS. Chúng thường được bố trí ngay bên dưới hoặc cạnh màn hình hiển thị. Chúng cho phép thực hiện các thao tác cơ bản mà không cần kết nối phần mềm ngoài.

Một hệ thống nút điều khiển tiêu chuẩn thường bao gồm:

• Nút nguồn (Power On/Off): Dùng để bật hoặc tắt thiết bị UPS một cách an toàn.
• Nút cuộn menu (Up/Down/Scroll): Di chuyển qua các tùy chọn hoặc thông số trên màn hình.
• Nút xác nhận (Enter): Dùng để chọn hoặc xác nhận một thiết lập.
• Nút thoát (Escape/Back): Thoát khỏi menu hoặc hủy lệnh vừa thao tác.

Tùy vào thiết kế của từng dòng UPS, các nút có thể là loại vật lý bấm (cơ học) hoặc cảm ứng điện dung. Giao diện menu đi kèm với các nút này thường được tổ chức theo dạng phân cấp, cho phép người dùng:

• Cấu hình các thông số cơ bản như ngưỡng cảnh báo, chế độ hoạt động, ngôn ngữ hiển thị.
• Kiểm tra nhật ký lỗi và báo động.
• Thực hiện các thao tác bảo trì định kỳ, như test ắc quy hoặc reset cảnh báo.

Xem thêm:

Tổng quan về các nút nhấn điều khiển trên UPS

Đèn báo trạng thái

Đèn LED trạng thái là một trong những thành phần trực quan nhất trong giao diện người dùng của UPS. Chúng cho phép người vận hành nhận biết nhanh tình trạng thiết bị mà không cần đọc chi tiết

Hệ thống đèn báo thường sử dụng mã màu đơn giản nhưng hiệu quả, bao gồm:

• Màu xanh lá: UPS đang hoạt động bình thường. Điện lưới ổn định hoặc UPS đang ở chế độ chạy pin mà không có lỗi.
• Màu vàng/cam: Cảnh báo nhẹ – thường liên quan đến các tình trạng như pin yếu, tải gần mức tối đa. UPS đang tự kiểm tra hệ thống hoặc yêu cầu bảo trì.
• Màu đỏ: Cảnh báo nghiêm trọng – chỉ ra lỗi hệ thống, quá tải, lỗi ắc quy, mất điện đầu vào mà UPS không hoạt động hoặc cần can thiệp kỹ thuật ngay.

Ngoài ra, một số UPS cao cấp có thêm LED nhấp nháy theo mã lỗi hoặc biểu tượng đồ họa để mô tả trạng thái cụ thể như “chế độ Bypass”, “mất pha đầu vào”, hoặc “quá nhiệt”.

Việc sử dụng đèn báo trạng thái giúp người dùng dễ dàng:

• Phát hiện sự cố từ xa.
• Giảm thời gian phản ứng khi có lỗi.
• Đơn giản hóa việc vận hành cho người không chuyên.

Đây là một yếu tố nhỏ nhưng góp phần lớn trong việc đảm bảo tính sẵn sàng và an toàn cho hệ thống điện dự phòng.

Còi báo

Còi báo là một thành phần âm thanh trong giao diện người dùng UPS. Chúng có nhiệm vụ phát tín hiệu cảnh báo ngay khi hệ thống gặp sự cố.

Các tình huống phổ biến khi còi báo hoạt động bao gồm:

• Mất nguồn điện đầu vào, UPS chuyển sang chế độ chạy bằng ắc quy.
• Tải vượt mức cho phép, gây nguy cơ ngắt điện đột ngột.
• Ắc quy yếu hoặc lỗi, cần thay thế hoặc kiểm tra.
• Nhiệt độ cao bất thường, gây ảnh hưởng đến tuổi thọ linh kiện.

Tùy thuộc vào mức độ nghiêm trọng, âm lượng và tần suất còi có thể thay đổi. Một số dòng UPS hiện đại còn tích hợp chế độ tự động điều chỉnh âm lượng theo môi trường.

Ngoài ra, để tránh gây phiền toái trong môi trường văn phòng hoặc y tế, nhiều UPS cho phép người dùng tạm thời tắt còi cảnh báo thông qua nút điều khiển nếu sự cố đã được xử lý hoặc không ảnh hưởng đến hệ thống chính.

Việc tích hợp còi báo giúp nâng cao mức độ an toàn. Hỗ trợ phản ứng nhanh và hạn chế thiệt hại trong các tình huống bất thường.

Xem thêm:

Còi báo UPS kêu liên tục – Nguyên nhân và cách xử lý nhanh

Giao diện điều khiển từ xa và phần mềm giám sát

UPS hiện đại được trang bị khả năng kết nối với máy tính hoặc mạng. Thông qua các cổng USB, RS-232 hoặc giao thức SNMP. Điều này cho phép người dùng dễ dàng giám sát và điều khiển UPS từ xa qua mạng LAN hoặc Internet.

Thông qua phần mềm giám sát chuyên dụng, người quản trị có thể theo dõi tình trạng hoạt động của UPS theo thời gian thực. Bao gồm điện áp đầu vào/đầu ra, dung lượng pin, nhiệt độ, và trạng thái tải. Phần mềm còn hỗ trợ ghi nhật ký các sự kiện, lỗi, hoặc sự cố liên quan đến nguồn điện. Giúp dễ dàng phân tích và khắc phục.

Ngoài ra, hệ thống có thể được cấu hình để tự động gửi cảnh báo qua email hoặc thông báo nội bộ khi phát hiện sự cố, như mất điện hoặc pin yếu. Một số phần mềm còn tích hợp tính năng lập lịch. Cho phép thiết lập thời gian tự động tắt hoặc khởi động lại hệ thống. Tối ưu hóa hiệu suất và đảm bảo an toàn cho thiết bị.

Nhờ giao diện điều khiển từ xa linh hoạt và phần mềm giám sát thông minh, việc quản lý UPS trở nên hiệu quả, tiết kiệm thời gian và phù hợp cho cả môi trường doanh nghiệp lớn lẫn hệ thống máy chủ quan trọng.
