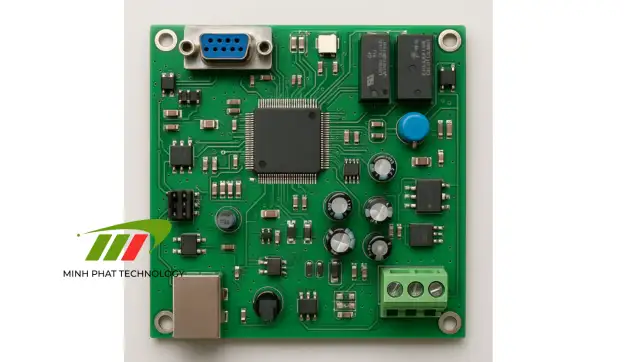

Các thành phần chính trên Bo mạch điều khiển trung tâm của UPS

Bo mạch điều khiển trung tâm đóng vai trò như “bộ não” của hệ thống UPS. Chúng chịu trách nhiệm giám sát, điều phối và xử lý hoạt động bên trong thiết bị. Từ việc chuyển đổi chế độ vận hành cho đến cảnh báo sự cố và giao tiếp với hệ thống giám sát. Minh Phát Tech sẽ cung cấp cái nhìn tổng quan về bộ phận này.

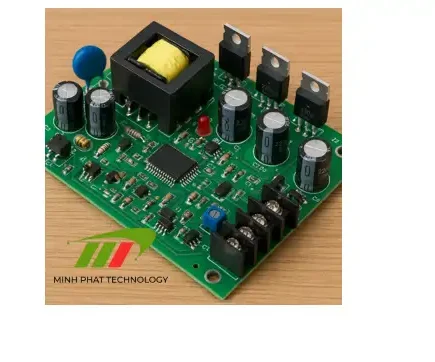

Vị trí và vai trò của bo mạch điều khiển trung tâm

Bo mạch điều khiển trung tâm chính là một hệ thống điều khiển thông minh. Nó giúp UPS hoạt động chính xác, ổn định và an toàn.

1. Điều phối các chế độ vận hành của UPS

Bo mạch điều khiển trung tâm chịu trách nhiệm lựa chọn và chuyển đổi linh hoạt giữa các chế độ như online, battery hoặc bypass. Tùy vào tình trạng của nguồn điện lưới. Ví dụ:

• Khi điện lưới ổn định, bo mạch sẽ giữ UPS ở chế độ online. Điện đi qua bộ chỉnh lưu (rectifier) và inverter để đảm bảo chất lượng.
• Khi mất điện, nó ngay lập tức chuyển sang chế độ battery. Nó lấy điện từ ắc quy để cung cấp cho tải mà không gây gián đoạn.
• Nếu xảy ra sự cố hoặc quá tải, nó có thể điều hướng sang bypass để tránh hư hỏng thiết bị.

Tất cả những thao tác này được xử lý chỉ trong vài phần nghìn giây. Đảm bảo thiết bị của bạn vẫn “chạy mượt” mà.

2. Ghi nhận và xử lý tín hiệu từ nhiều nguồn

Bo mạch điều khiển liên tục thu thập thông tin từ:

• Cảm biến điện áp, dòng điện, nhiệt độ
• Các tín hiệu cảnh báo từ các module khác
• Tác động từ người dung

Dựa trên những tín hiệu đó, nó sẽ tự động ra quyết định điều chỉnh, cảnh báo hoặc kích hoạt chế độ bảo vệ.

3. Giao tiếp với thiết bị ngoại vi

Bộ phận này đóng vai trò là “người phiên dịch” giúp hệ thống UPS giao tiếp với người dung.

Nhờ đó, người vận hành có thể theo dõi tình trạng UPS theo thời gian thực, nhận cảnh báo từ xa.

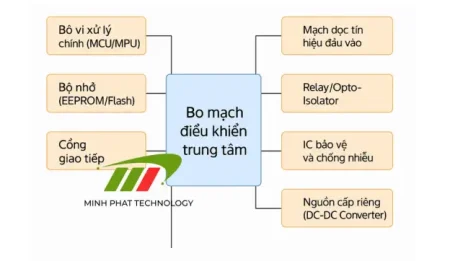

Cấu tạo

Bo mạch điều khiển trung tâm là tập hợp của nhiều linh kiện điện tử phối hợp chặt chẽ để xử lý, giám sát và điều khiển hoạt động của toàn bộ hệ thống UPS. Các thành phần chính bao gồm:

• Bộ vi xử lý (MCU hoặc MPU): Đây là “trung tâm chỉ huy” của bo mạch. Chúng chịu trách nhiệm thực hiện các thuật toán điều khiển, xử lý dữ liệu cảm biến và ra quyết định chuyển đổi chế độ hoạt động.
• Bộ nhớ (EEPROM hoặc Flash): Dùng để lưu trữ chương trình điều khiển (firmware). Các thông số cấu hình, nhật ký lỗi và dữ liệu cài đặt từ người dùng.
• Cổng giao tiếp: Bao gồm RS-232, RS-485, USB, CAN hoặc Ethernet. Các cổng này cho phép UPS giao tiếp với máy tính, hệ thống giám sát từ xa.
• Mạch đọc tín hiệu đầu vào: Thu thập dữ liệu từ cảm biến đo dòng điện, điện áp, nhiệt độ. Giúp hệ thống hiểu được tình trạng thực tế để điều chỉnh kịp thời.
• Relay và Opto-Isolator: Dùng để điều khiển đóng/ngắt các mạch công suất. Đồng thời đảm bảo cách ly điện áp cao giữa mạch điều khiển và các phần mạch khác để tăng độ an toàn.
• IC bảo vệ và chống nhiễu: Bảo vệ mạch khỏi các xung quá áp, nhiễu điện từ hoặc dòng ngắn mạch. Từ đó đảm bảo bo mạch hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Nguồn cấp riêng (DC-DC Converter): Giúp bo mạch tiếp tục hoạt động ổn định ngay cả khi điện lưới bị mất. Đảm bảo quá trình chuyển đổi chế độ UPS không bị gián đoạn.

Nguyên lý hoạt động

Khi bạn bật UPS lên, bo mạch điều khiển trung tâm sẽ là bộ phận đầu tiên bắt đầu “làm việc”.

1. Khởi động và tự kiểm tra

Ngay khi có nguồn, bo mạch thực hiện quy trình self-test (tự kiểm tra). Nó rà soát nhanh các thành phần. Như điện áp đầu vào, tình trạng ắc quy, nhiệt độ bên trong, và các tín hiệu từ cảm biến. Nếu có lỗi, thiết bị sẽ báo ngay bằng đèn LED, còi, hoặc thông báo trên màn hình LCD.

2. Chuyển đổi thông minh giữa các chế độ

Bo mạch luôn theo dõi điện lưới. Nếu điện ổn định, nó để hệ thống chạy ở chế độ online. Nếu mất điện, nó lập tức chuyển sang chạy bằng pin (battery mode). Khi cần, bo mạch cũng có thể chuyển sang chế độ bypass. Mọi chuyển đổi này diễn ra gần như tức thời, không gây gián đoạn.

3. Ghi nhận và phản ứng với sự cố

Trong quá trình hoạt động, nếu có vấn đề như quá tải, quá nhiệt, hoặc điện áp bất thường, bo mạch sẽ phát hiện ngay lập tức và:

• Cảnh báo người dùng bằng còi, đèn báo hoặc màn hình hiển thị
• Ghi log (nhật ký hoạt động và lỗi) để giúp kỹ thuật viên kiểm tra và xử lý sau này

4. Kết nối và giám sát từ xa

Với các UPS hiện đại, bo mạch còn có khả năng truyền dữ liệu lỗi hoặc cảnh báo ra phần mềm giám sát từ xa. Thông qua các cổng như RS-232, Modbus hoặc mạng LAN.

Giao tiếp và giám sát từ xa

Một điểm mạnh của các hệ thống UPS hiện đại là khả năng giao tiếp thông minh và giám sát từ xa. Tất cả điều đó đều được điều khiển qua bo mạch điều khiển trung tâm.

1. Hỗ trợ nhiều giao thức truyền thông phổ biến

Bo mạch được tích hợp sẵn các giao thức truyền thông tiêu chuẩn. Như Modbus RTU, Modbus TCP, SNMP, HTTP… Những giao thức này giúp thiết bị “nói chuyện” được với phần mềm quản lý, hệ thống điều khiển công nghiệp.

2. Kết nối với phần mềm quản lý từ xa

Bo mạch cho phép UPS kết nối với máy tính, server hoặc phần mềm chuyên dụng để theo dõi tình trạng hoạt động, mức pin, lỗi hệ thống… Bạn có thể ngồi ở văn phòng nhưng vẫn biết được UPS ở tầng hầm đang hoạt động ra sao.

3. Cảnh báo kịp thời

Khi có sự cố như quá nhiệt, pin yếu hay mất điện, hệ thống có thể gửi cảnh báo. Nhờ đó, người vận hành phản ứng kịp thời với mọi tình huống.

4. Giao tiếp nội bộ giữa các module

Không chỉ kết nối với bên ngoài, bo mạch còn liên tục giao tiếp với các module bên trong như:

• Bộ sạc (charger): để kiểm soát quá trình nạp pin
• Inverter: để điều chỉnh dòng điện đầu ra
• Ắc quy: để theo dõi dung lượng và tình trạng pin
• Quạt làm mát: để bật/tắt dựa vào nhiệt độ

Tất cả hoạt động này diễn ra tự động và liên tục, đảm bảo UPS luôn hoạt động ổn định và hiệu quả nhất.

Những lỗi thường gặp và khả năng tự chẩn đoán

• Lỗi kết nối giao tiếp

Triệu chứng: Phần mềm không nhận được dữ liệu từ UPS, mất kết nối với SNMP/web card hoặc Modbus.
Nguyên nhân: Đứt dây cáp, cổng RS-232/RS-485 bị hỏng, cấu hình sai.
Xử lý: Kiểm tra lại dây, cổng và cài đặt. Bo mạch thường sẽ báo lỗi giao tiếp bằng đèn LED nhấp nháy, cảnh báo trên LCD hoặc log lỗi trong phần mềm giám sát.

• Lỗi cảm biến hoặc mạch đo đạc

Triệu chứng: Hiển thị điện áp/battery sai, cảnh báo quá nhiệt dù UPS vẫn mát.
Nguyên nhân: Cảm biến dòng, nhiệt độ hoặc mạch ADC bị lỗi.
Xử lý: Bo mạch sẽ so sánh dữ liệu nhận được với giá trị hợp lý. Nếu sai lệch quá mức, hệ thống sẽ cảnh báo và có thể ngắt tải để bảo vệ thiết bị.

• Hỏng firmware hoặc lỗi bộ nhớ

Triệu chứng: UPS khởi động không lên, đèn báo bất thường, không phản hồi lệnh.
Nguyên nhân: Firmware bị lỗi, bộ nhớ EEPROM bị hỏng, quá tải điện.
Xử lý: Một số bo mạch có chức năng khởi động lại chế độ an toàn (safe mode). Nếu không khắc phục được, cần nạp lại firmware hoặc thay bo mạch.

• Vai trò của watchdog timer

Bo mạch điều khiển thường được tích hợp watchdog timer – giống như “bảo vệ nội bộ”. Nếu hệ thống bị treo hoặc không phản hồi trong thời gian nhất định, watchdog sẽ tự động reset vi xử lý, giúp hệ thống hoạt động lại mà không cần can thiệp bên ngoài.
