Tổng quan về các nút nhấn điều khiển trên UPS – Chức năng và cách sử dụng

Trong hệ thống nguồn điện dự phòng, UPS đóng vai trò bảo vệ thiết bị. Bên cạnh đó còn giúp người dùng kiểm soát hoạt động nhờ các nút nhấn điều khiển thông minh. Tuy nhiên, không phải ai cũng hiểu rõ từng nút có chức năng gì và sử dụng sao cho đúng. Minh Phát Tech sẽ giúp bạn tổng quan các nút nhấn điều khiển trên UPS.

Cấu tạo cơ bản

Bố cục chung: màn hình LCD kết hợp nút bấm cơ

Nhiều dòng UPS hiện đại, đặc biệt là của Hyundai hoặc ECOs. Thường được trang bị một màn hình LCD nhỏ để hiển thị các thông số vận hành. Như điện áp đầu vào và đầu ra, phần trăm tải sử dụng, mức pin còn lại, và chế độ hoạt động hiện tại.

Phía dưới hoặc bên cạnh màn hình là các nút bấm vật lý. Số lượng nút thường không nhiều, chỉ từ 3 đến 6 nút nhưng mỗi nút có vai trò rất rõ ràng. Một số dòng mới hơn sử dụng nút cảm ứng, nhưng đa phần vẫn giữ dạng nút cơ để đảm bảo độ bền và dễ thao tác.

Vị trí và chức năng các nút điều khiển phổ biến

Dưới đây là những nút thường xuất hiện trên bảng điều khiển UPS và vai trò của từng nút:

Nút Power: Thường nằm bên trái hoặc chính giữa, dùng để bật hoặc tắt UPS.
Nút Test hoặc Self-test: Thường đặt gần nút Power, dùng để kiểm tra tình trạng pin và khả năng hoạt động của hệ thống.
Nút Alarm Silence hoặc Mute: Thường nằm gần màn hình, cho phép người dùng tắt âm báo tạm thời khi xảy ra sự cố nhẹ.
Nút Bypass: Xuất hiện trên một số dòng UPS hỗ trợ chế độ bypass. Chúng cho phép chuyển mạch điện trực tiếp mà không qua bộ lưu điện.
Nút Reset: Dùng để khởi động lại hệ thống sau sự cố như quá tải hoặc lỗi bất ngờ.

Một số dòng cao cấp có thể bổ sung thêm các nút như Menu, Enter, hoặc Scroll để người dùng điều hướng qua nhiều thông tin và thiết lập nâng cao hơn.

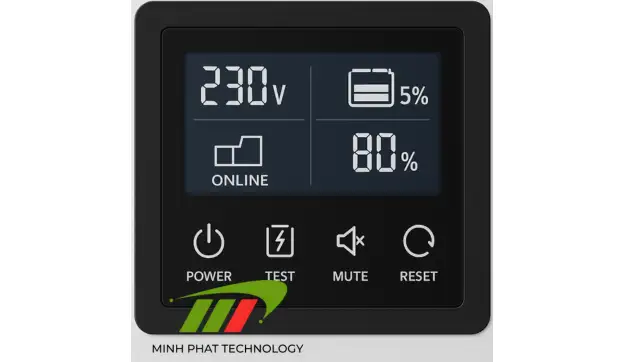

Minh họa bố cục bảng điều khiển thông dụng

Một bảng điều khiển phổ thông thường được bố trí theo dạng:

Trên cùng là màn hình LCD hiển thị điện áp, tình trạng pin và tải.
Bên dưới là các nút điều khiển được xếp ngang, gồm Power, Test, Mute, Reset, và các nút điều hướng nếu có.

Việc bố trí này giúp người dùng dễ quan sát thông số và thao tác khi cần thiết.

Lưu ý dành cho người mới sử dụng

Nếu bạn mới bắt đầu làm quen với UPS, đừng lo lắng khi chưa nhớ hết chức năng các nút. Hầu hết thiết bị đều đi kèm hướng dẫn sử dụng rất cụ thể. Ngoài ra, bảng điều khiển cũng thường in biểu tượng dễ hiểu ngay trên mặt máy.

Ở các dòng UPS Hyundai và ECOs, các nút điều khiển thường được thiết kế đơn giản, trực quan và bền bỉ. Phù hợp cả với văn phòng, hệ thống máy chủ lẫn công nghiệp nhẹ.

Các nút nhấn điều khiển chính trên UPS

Nút Power / On-Off

Chức năng chính:
Dùng để bật hoặc tắt nguồn của UPS. Đây là nút cơ bản và quan trọng nhất, vì nó điều khiển trạng thái hoạt động tổng thể của thiết bị.

Cách sử dụng đúng cách:

Khi bật: nhấn giữ nút Power vài giây cho đến khi đèn báo sáng hoặc màn hình hiển thị lên.
Khi tắt: đảm bảo tải (máy tính, thiết bị) đã được tắt hoặc ngắt khỏi UPS trước khi nhấn nút này, tránh gây tắt nguồn đột ngột.

Lưu ý khi tải đang hoạt động:
Không nên tắt UPS đột ngột nếu đang cấp điện cho thiết bị quan trọng như máy chủ, thiết bị y tế, hoặc hệ thống giám sát. Hãy tắt tải trước, sau đó mới tắt UPS.

Nút Self-test / Test

Chức năng:
Khởi động chức năng tự kiểm tra (tự động test pin, inverter, tải) để phát hiện lỗi tiềm ẩn như pin yếu, thời gian lưu điện thấp hoặc bộ chuyển đổi có vấn đề.

Thời điểm nên kiểm tra:

Nên test định kỳ mỗi tháng một lần.
Đặc biệt hữu ích sau khi UPS vừa được lắp đặt, thay pin, hoặc sau khi xảy ra mất điện.

Cách đọc kết quả:

Nếu UPS có màn hình LCD, kết quả sẽ được hiển thị bằng mã lỗi hoặc biểu tượng (ví dụ: pin yếu, quá tải, lỗi mạch).
Nếu không có màn hình, kết quả thường báo qua đèn LED nhấp nháy hoặc tiếng bíp cảnh báo.

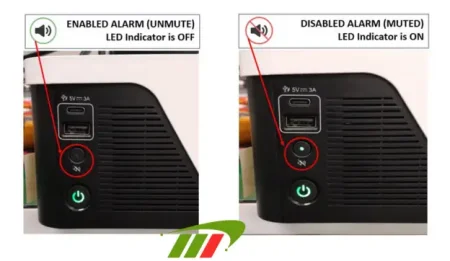

Nút Alarm Silence / Mute

Chức năng:
Tắt âm báo tạm thời khi có cảnh báo như pin yếu, quá tải nhẹ, hoặc chuyển sang nguồn pin.

Khi nào nên dùng:

Khi người dùng đã nhận biết sự cố và muốn tắt âm để tránh gây phiền.
Trong môi trường yên tĩnh như văn phòng, phòng họp, trung tâm dữ liệu.

Ảnh hưởng đến hiệu suất:
Không ảnh hưởng đến hoạt động của UPS. Tuy nhiên, việc tắt âm không đồng nghĩa với việc lỗi đã được xử lý.

Lưu ý:
Nếu cảnh báo vẫn tiếp diễn hoặc có thêm lỗi khác, UPS sẽ kích hoạt lại âm báo. Người dùng nên kiểm tra nguyên nhân thay vì chỉ tắt chuông.

Nút Bypass / Manual Bypass

Chức năng:
Chuyển hệ thống sang chế độ điện trực tiếp từ lưới điện, bỏ qua bộ inverter và pin của UPS. Tức là UPS không can thiệp vào dòng điện đang cấp.

Khi nào nên sử dụng:

Trong quá trình bảo trì UPS nhưng vẫn muốn cấp điện cho tải.
Khi UPS gặp lỗi nghiêm trọng và cần đảm bảo tải không bị ngắt.

Cảnh báo:
Chỉ nên sử dụng khi bạn hiểu rõ hệ thống điện và biết chắc thiết bị có thể chịu được nguồn điện trực tiếp. Nếu không, dễ gây hỏng thiết bị hoặc mất dữ liệu.

Nút Reset / Fault Reset

Chức năng:
Dùng để khôi phục hệ thống sau sự cố như quá tải, ngắn mạch, hoặc lỗi nhỏ do điện áp đầu vào không ổn định.

Hướng dẫn sử dụng:

Sau khi sự cố đã được khắc phục (ngắt tải, kiểm tra điện lưới), nhấn và giữ nút Reset vài giây để thiết bị khởi động lại.

Khi nào không nên dùng:

Nếu chưa rõ nguyên nhân sự cố.
Khi UPS vẫn đang báo lỗi nghiêm trọng, việc nhấn Reset có thể gây hư hại thêm hoặc khởi động lại không thành công.

Nút Display / Menu / Enter

Chức năng:
Cho phép người dùng truy cập các thông tin chi tiết hơn như: tần số, điện áp đầu vào từng pha, nhiệt độ thiết bị, thời gian lưu điện ước tính, trạng thái pin, nhật ký lỗi,…

Cách điều hướng cơ bản:
