Các lỗi thường gặp ở mạch ổn áp tự động và hướng dẫn cách khắc phục
Mạch ổn áp tự động (AVR) giúp duy trì điện áp ổn định cho các thiết bị tải trong hệ thống UPS. Tuy nhiên, sau thời gian vận hành, mạch này có thể gặp một số sự cố kỹ thuật. Do linh kiện xuống cấp, môi trường vận hành không phù hợp hoặc lỗi thiết kế. Minh Phát Tech sẽ điểm qua những lỗi thường gặp nhất ở mạch ổn áp tự động và hướng dẫn cách khắc phục hiệu quả.
Tổng quan
Khái niệm
Định nghĩa:

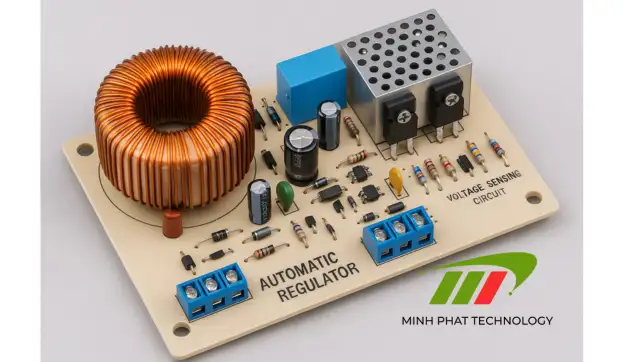

Mạch ổn áp tự động là một hệ thống điện tử được thiết kế nhằm duy trì điện áp đầu ra ổn định trong một phạm vi. AVR tự động phát hiện sự thay đổi điện áp nguồn và điều chỉnh tương ứng để bảo vệ các thiết bị tải khỏi tình trạng quá áp hoặc thấp áp. Từ đó đảm bảo hoạt động an toàn và hiệu quả của hệ thống.
Ứng dụng trong UPS và các thiết bị điện khác:
Trong hệ thống UPS, AVR giữ vai trò quan trọng trong việc ổn định điện áp đầu vào trước khi nguồn điện được chuyển đổi. Ngoài ra, AVR còn được sử dụng rộng rãi trong các thiết bị. Như máy phát điện, máy biến áp, và các thiết bị điện công nghiệp khác.
Cấu tạo mạch
Biến áp tự ngẫu:
Biến áp tự ngẫu là thành phần chủ đạo trong mạch AVR. Chúng có nhiệm vụ điều chỉnh điện áp đầu ra bằng cách lấy điện áp cảm ứng trên cuộn dây tự ngẫu. Cơ chế này cho phép thay đổi tỉ số vòng dây, từ đó tăng hoặc giảm điện áp đầu ra.
Relay hoặc linh kiện bán dẫn (TRIAC, IGBT):
Relay được sử dụng để đóng/ngắt các cuộn dây của biến áp tự ngẫu. Nhằm thay đổi tỉ số vòng dây một cách cơ học. Tuy nhiên, các thiết kế hiện đại ưu tiên sử dụng linh kiện bán dẫn như TRIAC hoặc IGBT. Giúp tăng độ chính xác, tốc độ phản hồi và độ bền của hệ thống.
Cảm biến điện áp (Voltage Sensing Circuit):
Cảm biến điện áp là thành phần dùng để đo điện áp đầu vào liên tục. Thường bao gồm các bộ phân áp điện trở và mạch lọc để cung cấp tín hiệu điện áp chuẩn xác, ổn định cho bộ xử lý điều khiển. Độ chính xác của cảm biến quyết định trực tiếp đến hiệu quả điều chỉnh điện áp của AVR.
Bộ xử lý tín hiệu
Bộ xử lý nhận dữ liệu từ cảm biến điện áp và phân tích để quyết định mức độ điều chỉnh cần thiết. Trong các mạch AVR hiện đại, vi điều khiển hoặc IC điều khiển chuyên dụng đảm nhận vai trò này. Sử dụng thuật toán điều khiển để đưa ra lệnh đóng/ngắt relay.
Các linh kiện phụ trợ:
Nhiều linh kiện hỗ trợ như tụ lọc , diode, điện trở, và các mạch bảo vệ quá áp, quá dòng. Nhằm đảm bảo hoạt động ổn định và an toàn cho toàn bộ hệ thống.
Nguyên lý hoạt động
Chu trình phát hiện – xử lý – hiệu chỉnh điện áp:
Mạch AVR liên tục theo dõi điện áp đầu vào thông qua cảm biến điện áp. Khi phát hiện điện áp vượt ngoài phạm vi cho phép, bộ xử lý sẽ phân tích và phát tín hiệu điều khiển đến phần tử điều chỉnh. Phần tử điều chỉnh thay đổi tỉ số vòng dây của biến áp tự ngẫu.
Dải điện áp cho phép và cách mạch phản ứng:
Thông thường, AVR hoạt động trong dải điện áp đầu vào từ khoảng 140V đến 270V (ở hệ 220V). Khi điện áp vượt ra ngoài khoảng này, mạch sẽ kích hoạt các bước điều chỉnh tương ứng theo mức độ sai lệch. Phản ứng của mạch AVR được thiết kế để nhanh chóng và liên tục. Từ đó giữ điện áp ổn định mà không làm gián đoạn cung cấp điện cho tải.
Phân loại AVR theo công nghệ
AVR dùng relay
Nguyên lý hoạt động:
Sử dụng relay điều khiển hoạt động dựa trên nguyên tắc đóng/ngắt các tiếp điểm để thay đổi tỉ số vòng dây của biến áp tự ngẫu. Khi điện áp đầu vào thay đổi, bộ xử lý tín hiệu sẽ kích hoạt relay đóng hoặc ngắt các cuộn dây phụ, từ đó tăng hoặc giảm điện áp đầu ra.
Đặc điểm kỹ thuật:
- Relay hoạt động cơ học, có thời gian phản hồi tương đối chậm (từ vài chục đến vài trăm mili giây).
- Độ bền cơ học giới hạn, dễ bị mòn tiếp điểm sau một thời gian sử dụng.
- Khả năng xử lý dòng lớn tốt, dễ dàng thay thế, bảo trì.
- Thường được sử dụng trong các thiết kế mạch AVR truyền thống hoặc UPS công suất vừa và nhỏ.
AVR dùng linh kiện bán dẫn
Nguyên lý hoạt động:
Thay vì relay cơ học, các linh kiện bán dẫn như TRIAC, IGBT hoặc MOSFET được sử dụng để điều khiển điện áp đầu ra bằng cách thay đổi trạng thái dẫn điện thông qua điều khiển xung. Việc điều khiển bằng điện tử giúp thay đổi tỉ số vòng dây.
Đặc điểm kỹ thuật:
- Thời gian phản hồi nhanh, từ vài micro giây đến vài mili giây. Phù hợp với các hệ thống đòi hỏi độ ổn định và tốc độ điều chỉnh cao.
- Độ bền cao, ít hao mòn do không có bộ phận cơ học chuyển động.
- Kích thước mạch nhỏ gọn, tiêu thụ điện năng thấp hơn.
- Phức tạp hơn trong thiết kế và chi phí linh kiện cao hơn so với relay.
- Thường được áp dụng trong UPS công suất lớn hoặc các hệ thống yêu cầu kỹ thuật cao.
So sánh ưu nhược điểm giữa AVR dùng relay và dùng linh kiện bán dẫn
| Tiêu chí | AVR dùng relay | AVR dùng linh kiện bán dẫn |
| Thời gian phản hồi | Chậm (vài chục đến vài trăm ms) | Nhanh (vài µs đến vài ms) |
| Độ bền | Có giới hạn, tiếp điểm dễ mòn, phải bảo trì | Cao, không có bộ phận cơ học dễ hỏng |
| Độ chính xác điều chỉnh | Tương đối, điều chỉnh dạng bước | Cao, điều chỉnh liên tục và chính xác |
| Kích thước mạch | Lớn hơn do có relay cơ học | Nhỏ gọn, tích hợp được trên PCB |
| Chi phí sản xuất | Thấp, linh kiện rẻ | Cao hơn do linh kiện bán dẫn đắt tiền hơn |
| Ứng dụng phổ biến | UPS công suất nhỏ, hệ thống đơn giản | UPS công suất lớn, hệ thống yêu cầu cao |
Các lỗi thường gặp
- Lỗi phần cứng
Relay không đóng/ngắt đúng: Do tiếp điểm bị mòn, kẹt hoặc nguồn cấp yếu, gây sai lệch điện áp đầu ra.
Biến áp tự ngẫu chập hoặc đứt dây: Gây mất hoặc dao động điện áp, làm mất khả năng ổn áp.
Linh kiện bán dẫn hỏng (TRIAC, IGBT): Do quá tải hoặc nhiệt độ cao, khiến mạch không điều chỉnh được điện áp.
Tụ điện, điện trở hỏng: Gây nhiễu, làm sai lệch tín hiệu cảm biến.
- Lỗi cảm biến và đo lường
Cảm biến điện áp sai số hoặc hỏng: Gây điều chỉnh sai do nhận tín hiệu không chính xác.
Mạch đo mất tín hiệu hoặc nhiễu: Làm AVR hoạt động không ổn định.
- Lỗi điều khiển
Vi điều khiển treo hoặc hỏng: Mất khả năng điều khiển điện áp do lỗi phần cứng hoặc phần mềm.
Lỗi firmware: Gây hoạt động sai hoặc không điều chỉnh được điện áp.
- Lỗi môi trường vận hành
Quá nhiệt: Linh kiện bị hư hại do nhiệt độ cao.
Độ ẩm và bụi bẩn: Gây rò điện, oxy hóa linh kiện.
Nhiễu điện từ hoặc sét đánh: Làm hỏng linh kiện và gây mất ổn định.
Cách khắc phục
- Khắc phục lỗi phần cứng
Relay không đóng/ngắt đúng: Vệ sinh tiếp điểm relay, kiểm tra nguồn cấp. Thay relay khi tiếp điểm mòn hoặc hỏng.
Biến áp tự ngẫu chập hoặc đứt dây: Kiểm tra đo điện trở cách điện và điện áp cuộn dây; Thay biến áp khi phát hiện lỗi.
Linh kiện bán dẫn hỏng: Kiểm tra và thay thế TRIAC, IGBT; nâng cấp hệ thống tản nhiệt, bảo vệ quá dòng.
Tụ điện, điện trở hỏng: Thay thế linh kiện bị lỗi, đảm bảo linh kiện đạt chuẩn nhiệt độ và điện áp.
- Khắc phục lỗi cảm biến và đo lường
Cảm biến điện áp sai số hoặc hỏng: Kiểm tra và thay thế bộ phân áp, tụ lọc; đảm bảo kết nối chắc chắn, hiệu chỉnh lại cảm biến nếu cần.
Mạch đo mất tín hiệu hoặc nhiễu: Kiểm tra nguồn cấp, bổ sung lọc nhiễu, chống nhiễu điện từ.
Khắc phục lỗi điều khiển
Vi điều khiển treo hoặc hỏng: Khởi động lại hoặc nạp lại firmware; Thay vi điều khiển nếu lỗi phần cứng.
Lỗi firmware: Cập nhật hoặc sửa lỗi phần mềm, sử dụng phiên bản firmware ổn định.
- Khắc phục lỗi môi trường vận hành
Quá nhiệt: Cải thiện thông gió, lắp đặt quạt hoặc hệ thống làm mát; kiểm tra nhiệt độ vận hành định kỳ.
Độ ẩm và bụi bẩn: Vệ sinh bảng mạch thường xuyên; sử dụng hộp bảo vệ kín chống ẩm, bụi.
Nhiễu điện từ hoặc sét đánh: Lắp đặt thiết bị chống sét, sử dụng mạch bảo vệ nhiễu và đảm bảo nối đất tốt.
